وادار میانی و انتهایی دفراز
نقش وادار میانی (H) و انتهایی (U) در وال پست
بر اساس ضوابط پیوست ششم استاندارد 2800 برای دیوارهایی که طولشان بیشتر از 4 متر باشد، استفاده از عضو قائم با مقطع فولادی یا بتنی به عنوان وادار قائم الزامی میباشد. این تکیه گاه(وادار) در جوار سایر اجزای مسلح کننده دیوار باعث مهار خارج از صفحه آن شده و نقش وال پست را ایفا میکند. اتصال این المان های قائم به کف سازه مفصلی میباشد و معمولا توسط پلیت و رول بولت به کف متصل میشود. علاوه بر آن برای مهار قسمت بالایی وادار با حفظ آزادی حرکت مقید، برای دیوار درون قاب در راستای دیوار و کشویی بوده و برای دیوارهای خارج از قاب بصورت تلسکوپی میباشد.
در دیوارهاي خارجی روي سطح وادار باید به وسیله پشم سنگ ضد رطوبت براي عایق بندي پوشانده شود و بر روي آن یک لایه مش الیافی یا رابیتس براي جلوگیري از ترك خوردگی نازك کاري اجرا شود مانند شکل زیر.
در دیوارهاي غیرسازهاي در فواصل بین ستونها براي مهار خارج از صفحه دیوارها بسته به نوع و طول دیوار، ممکن است نیاز به وادار باشد. براي انتقال بار به وادار استفاده از اتصالات جوشی یا پیچی و نظایر آنها به وادار مجاز است ولی نباید از مقاومت اصطکاکی ناشی از بارهاي ثقلی استفاده شود. دیوار با توجه به بارهاي وارده و شرایط لبه هاي آن در بالا) زیر سقف ( و دو لبه قائم دو طرف دیوار و شرایط مرزي زیر )روي کف( کنترل شوند و بر این اساس حداقل طول دیوار که نیاز به مهار با استفاده از وادار دارد محاسبه شود.

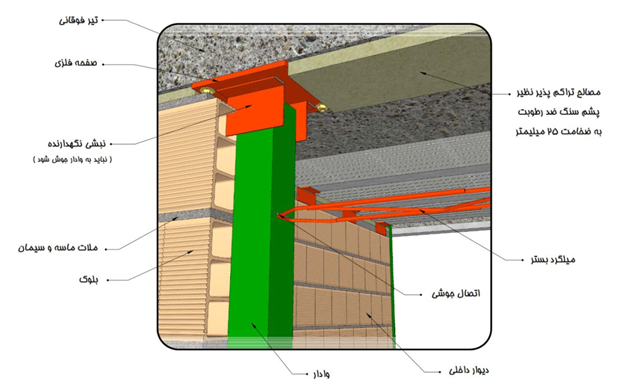

فواصل وادارها را میتوان بر پایه محاسبه ظرفیت خمشی پانل دیوار با فرض شرایط تکیه گاهی لبه ها و با اعمال بار وارد بر دیوار تعیین نمود. باید توجه نمود که جزییات ارایه شده در این پیوست شرایط مفصلی را تأمین میکند. این کنترل براي دیوارهاي بلوکی به صورت دال دو طرفه براساس ضابطه شماره 819مرکز تحقیقات راه، مسکن و شهرسازي انجام میشود. دیوار بلوکی در فاصله بین وادارها با میلگرد بستر یا تسمه هاي فولادي مسلح میشود، مانند شکل زیر.

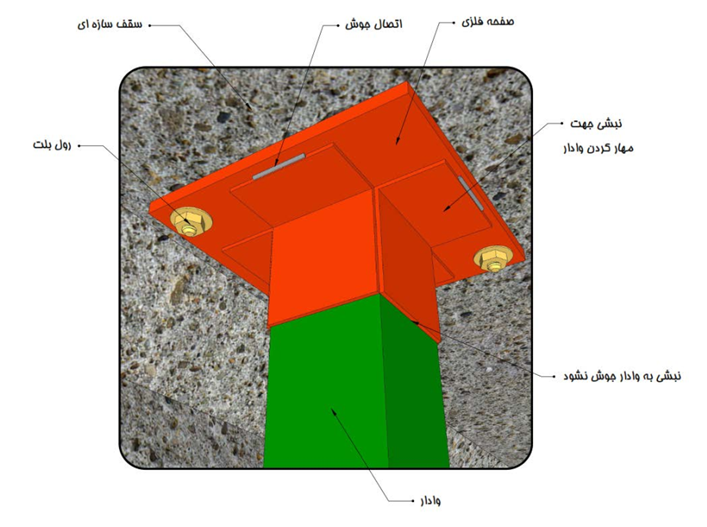

در دیوارهاي بلوکی که نیاز به وادار دارند به منظور تامین حرکت جانبی داخل صفحه دیوارها، مجموعه دیوار و وادار همزمان از آزادي در حرکت جانبی برخوردارند. وادارها نباید به نبشی هاي تعبیه شده در تیرها که تنها جهت جلوگیري از حرکت خارج از صفحه نصب شده اند جوش شوند (شکل زیر). با توجه به اتصال کشویی وادار نیازي به رعایت فاصله جداسازي دیوار در مجاورت وادارها نمی باشد و دیوار می تواند از بر وادار چیده شود.
تبصره: در دیوارهاي واقع در خارج قاب، وادارهاي دو انتهاي دیوار باید در برابر حرکت جانبی در هر دو جهت مقید (به صورت اتصال تلسکوپی) شوند و به دیوار اجازه حرکت داده شود. در این حالت جزییات اتصال دیوار به این وادارها مانند اتصال به ستونها میباشد در این فاصله جداسازي %1بین وادار و دیوار باید رعایت شود(شکل های زیر)
